Four de séchage à rouleaux brillants

Le séchoir à rouleaux SHINE est conçu pour sécher le placage.

Liquide de refroidissementdans les séchoirs à placage:air chaud (huile thermique ou vapeur).

Nombre d'étages :2.

Productivité : à partir de 1,5 m3/heure.

Température de séchage : 140-180 ºС.

Épaisseur du placage : 0,8 à 8 mm.

Teneur en humidité finale du placage : 10 ± 2 %.

Nous pouvons également fabriquer des produits selon les commandes individuelles des clients (notamment pour les régions froides). Bienvenue à nous contacter pour une consultation.

Mobile/Whatsapp :+8619653165764
Mail:iliya@sdshinemachinery.com


  Contacter maintenant
détails du produit

But

Le séchoir à rouleaux est conçu pour sécher des placages d'une épaisseur de 0,8 à 8 mm.

Champ d'application

Cet équipement est utilisé dans les usines de transformation du bois et les usines de contreplaqué de toutes capacités qui produisent du placage et du contreplaqué.

Le placage traverse les machines longitudinalement et est comprimé par les rouleaux d'entraînement supérieurs et inférieurs. Les flux d'air chaud provenant des boîtes à jet de buses sont dirigés sur le placage par le haut et par le bas. La chaudière intégrée au séchoir brûle de la sciure de bois (biomasse) et la chaleur qui en résulte est transférée au séchoir via un échangeur de chaleur.

Schéma de traitement

Schéma de traitementSchéma de traitement

Caractéristiques de conception


Échangeur de chaleur

Les fumées pénètrent dans le séchoir par un échangeur de chaleur, qui élimine l'apparition de suie et de fumée sur le placage et à l'intérieur du séchoir, assurant ainsi la propreté du placage.

Échangeur de chaleurÉchangeur de chaleur

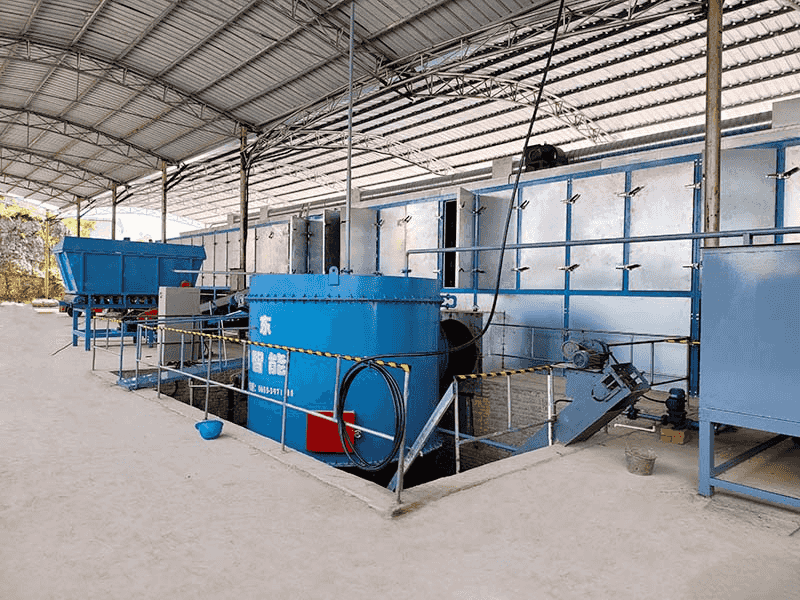

Chatel(biomasseème)

Pour la configuration du séchoir sélectionnée, une chaudière avec des paramètres appropriés est sélectionnée, ce qui garantit les performances requises du séchoir. Il est possible d'utiliser la chaleur générée par la combustion de divers déchets de bois avec un coefficient de conversion d'énergie thermique supérieur à 90 %.

Chaudière (biomasse)Chaudière (biomasse)

Caractéristiques

Numéro de modèle.

GTH30-40-2

Largeur de travail

3000mm

Nombre d'étages

2

Matériau du rouleau

Q235B, tuyau en acier φ89

Zones de chauffage

36m

Zone de refroidissement

4m

Épaisseur du placage

0,8-8 mm

Humidité finale

Clé fraîche jusqu'à environ 10 %

Matériau chauffant et température de séchage

Déchets de bois, réglables de 130 à 190 ℃. Il existe un système de contrôle automatique de la température et de réglage de la vitesse, qui peut garantir la même teneur en humidité.

Capacité de séchage (m³/h)

2,5-3 mètres cubes

Vitesse d'alimentation

1-10 m/min,circuit 16A

Puissance du ventilateur à air chaud

5,5 kW9 pièces.

Puissance du convoyeur

7,5 kW,régulation de fréquence2 pièces.

Puissance du ventilateur de refroidissement

5,5 kW1 PC.

Puissance du ventilateur d'extraction

11 kW2 pièces.

Puissance d'une chaudière de 4 tonnes

15 kW

pouvoir général

107 kW

Consommation électrique réelle

Environ 70 kW par heure

Zone de couverture env.

46X9X2,95m

Composants électriques

Marque chinoise ou Schneide

API

Marque chinoise ou Mitsubishi

Séchoir à placage 2 étages


Conditions commerciales

1. Emballage et transport : les articles seront expédiés par colis d'exportation. Lors du transport maritime ou ferroviaire, ainsi que d'autres modes de transport vers la destination, l'emballage doit être capable de protéger la marchandise de tout dommage et corrosion.

2. Garantie de qualité : Toutes les machines, à l'exception des pièces d'usure normale, sont couvertes par une garantie d'un an. Après l'expiration de la période de garantie, le vendeur proposera des pièces d'usure à un prix compétitif.

3. Conditions de paiement : T/T avec 30 % comme dépôt et solde complet payé avant la livraison.

4. Délai de livraison : Après réception du dépôt, nous commencerons la production et le produit sera prêt dans environ 30 jours ouvrables. Une fois que le client a vérifié les marchandises et payé le solde de 70 % de la valeur totale du contrat, nous livrerons les marchandises au moment convenu par les deux parties.

5. Installation et mise en service

Nous enverrons des vidéos et des dessins pour des conseils d'installation. Le vendeur peut également envoyer un ingénieur dans le pays de destination pour guider l'installation et le débogage, tandis que nos ingénieurs sont responsables de la formation des opérateurs de l'acheteur ; L'acheteur doit être responsable du billet d'avion aller-retour de nos ingénieurs, des frais de visa, de la nourriture et de l'hébergement, ainsi que de la sécurité personnelle. Et l'acheteur doit fournir un traducteur chinois pour nos ingénieurs. Et l'acheteur doit payer un salaire de 100 dollars américains par jour à notre ingénieur.

6. Nos produits sont constamment mis à jour. En cas de divergence dans les données, veuillez vous référer au produit réel.

Nos services

Services avant-vente :

1. Consultation gratuite sur tous les types d’équipements pour la production de contreplaqué.

2. Offrir un plan raisonnable et une conception gratuite selon les exigences particulières des clients pour aider à sélectionner l'équipement.

3.Bienvenue pour visiter notre usine.

Prestations pendant les soldes :

1. Inspection de la machine avant expédition depuis l'usine.

2. Installation et configuration des équipements à l'étranger.

3.Formation des opérateurs de première ligne.

Services après-vente:

Service en ligne de 1,24 heure.

2.Fournir des vidéos avec l'installation et la configuration des équipements.

3.Fournir une assistance technique (téléphone technique : +8619653165764). Possibilité de fournir des services sur place au client.
